Como Fazer Um Fechamento Para Motor Trifásico 12 Pontas.

Como fazer um fechamento em um motor trifásico de 12 pontas.

Os motores trifásicos de 12 pontas são utilizados em diversas aplicações industriais devido à sua eficiência e versatilidade. No entanto, para garantir o seu funcionamento adequado, é importante entender como realizar o fechamento de forma correta. Neste artigo, exploraremos o passo a passo para fazer o fechamento de um motor trifásico de 12 pontas.

Primeiro você deve saber a tensão de aplicação do seu motor trifásico de 12 pontas, depois é só fazer o fechamento adequado para sua aplicação.

Portanto, sempre é bom lembrar que. Conforme a potência do motor trifásico de 12 pontas a seu acionamento tem que ser auxiliada através de uma chave de partida. Por exemplo, comando simples, chave de partida estrela triângulo, compensadora, partida com inversor de frequência, soft Startes e outros.

Geralmente as maiorias dos motores trifásico de 12 pontas tem em suas carcaças a placa de ligação com os fechamentos que poderão ser feitos neste equipamento. Sendo assim, pode se usar essas informações para estar fazendo este fechamento, em caso de dúvida, procure um profissional eletricista.

Caso o e seu motor trifásico de 12 pontas estiver sem a placa de identificação na carcaça, basta você verificar se os cabos de ligação estão numerados. Ou com as numerações visíveis e de bom entendiemento. Se não estiverem numerados da forma correta e visível, basta usar a identificação ilustrada abaixo que funciona. Afinal as ligações dos motores elétricos são padronizadas.

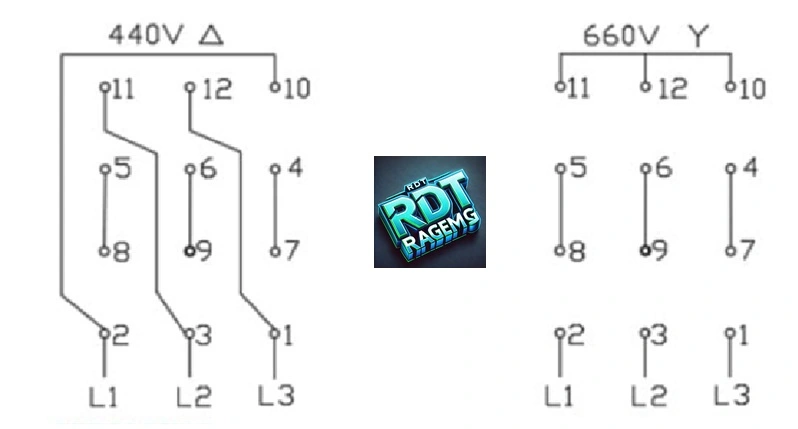

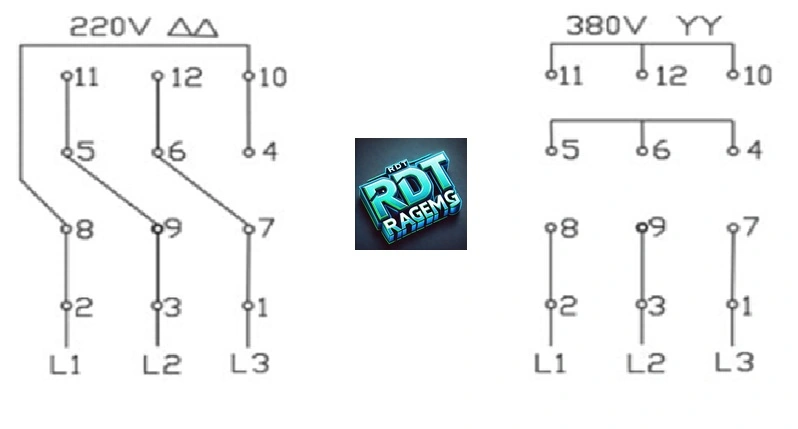

Desenho de ligação Para Motor Eelétrico de Indução Trifásico 12 Pontas.

motor trifásico

Portanto Sempre é bom observar os pontos de entrada da alimentação dos motores elétricos, sendo assim, fica a dica. L1, L2, e L3 são os terminais de entrada de alimentação do motor.

Testes e Ajustes

Após a conclusão do fechamento, é fundamental realizar testes para garantir que tudo esteja funcionando conforme o esperado.

RDT RAGEMG

Seja bem vindo! O grupo RDT RAGEMG foi criado especialmente para quem gosta de elétrica. Assine o blog RDT RAGEMG e faça parte da nossa equipe, é um orgulho ter você na nossa equipe de eletricista, Lembrando que em breve teremos um fórum de discussão onde todos os assinantes pode participar fazendo e respondendo perguntas sobre elétrica,

Este post tem 15 comentários

  1. ORLI TIMÓTEO DA CRUZ

    Boa noite gostaria de saber como fazer a ligação de uma bomba de incêndio 4,0 cv-220V/TRIFÁSICO motor DE 12 PONTAS?

  2. Egnaldo silva

    Eu trabalho com tensão 380 e tenho um motor 12 ponta.posso fechar ele para a tensao de trabalho usando compesadora ou tenho que fazer o fechamento em 660 na partida?preciso usar uma partida compensada, porq preciso de redução no pico da partida e também de força no eixo do motor

  3. scheneider pacheco

    Amigos, preciso de uma ajuda: estou com um motor com alimentação de 460 Vca de 9 pontas. Porém ele foi para rebobinar e voltou com 12 pontas. Qual o fechamento que posso fazer para que este motor suporte uma tensão de entrada de 460 Volts? Alguém pode me ajudar?

    1. Olá Scheneider pacheco;
      Você deve ligar;
      5 com 8 Fechamento
      6 com 9 Fechamento
      4 com 7 Fechamento
      10 com 2 Fechamento alimentação 440/460V
      12 com 1 fechamento alimentação 440/460V
      11 com 3 Fechamento alimentação 440/460V

      espero ter ajudado!

  4. Filipe

    Muito boa explicação. Tem como disponibilizar alguma explicação para estrela triângulo para motor de 12 pontas com rede de 220v? Acho interessante pois as concessionárias são muito restritivas e lentas para instalações maiores ou ampliações, assim, pode se utilizar a rede trif 220v que é mais comum. Obrigado

    1. Anderson Dutra

      Bom dia estou com motor de 12 pontas weg e minha tensão de rede trifasica e 480, qual seria o fechamento idela pra não ter problemas com esse motor

  5. sérvio lima

    Oi amigo gostaria de saber o esquema americano com as letras para fechamento de matores de 12 pontas OK

  6. Eli silva

    gostaria de saber como ligar 6 fios da caixa de comando em um motor 7.5cv 12 pontas

    1. jorge gomes

      para fazer uma partida estrala/triangulo com motor 12 pontas, você precisa motar um quadro com 4 contatores, tem chave de partida também já especifica para estes motores de 4 voltagens, uma pode ligar as 12 pontas, e outras tem que fachar o 10-11-12 já no motor, e liga só 9 fios

  7. CHARLES GODINHO

    GOSTARIA DE SABER MAIS SOBRE CONTATOS DE SELO E RETROAVISO.

  8. JOSE CLEMENTE REAL

    GOSTEI DE SEU ATENDIMENTO E A EXPLICAÇÃO ABRIGADO

  9. JOSE CLEMENTE REAL

    GOSTARIA DE LIGAR UM MOTOR 12 PONTAS WEG 15 CV COM PARTIDA ESTRELA TRIÂNGULO POIS NÃO SEI COMO FICAR O FECHAMENTO PARA FICAR 6 PONTAS PARA EU CONSIDERAR 1\6 2\4 3\5 SE POSSÍVEL GOSTARIA COMO FAZER E SE É POSSÍVEL A TENSÃO DISPONÍVEL É 220 VOLTS

  10. Rindo dos Santos Lima

    Gostei da publicação.
    Preciso de um diagrama, para motor de 12 pontas, com reversão de sentido de giro e duas velocidades.
    Obs. É de uma talha elétrica.

    Grato pela atenção!

  11. antonio jorge portugal da cruz

    boa noite gostaria que me envie uns diagramas de comandos eletricos, e participar de qualquer corsos , que vocês realizar em qualquer momentos obrigado

  12. antonio jorge portugal da cruz

    boa noite com muito prazer de entrar em contato com vocês, pela primeira vez, em eu peço por favor que me envie uns , diagramas de comandos eletricos de bombas, de recalque, com duas contatoras, um botão manual e automáticos, um botão de bombas 1 e bomba dois e, chaves boias uma inferior e outra superior. agradeço pela atenção e muito obrigado.
